Cómo utilizar un medidor de Gauss para medir el valor de Gauss superficial

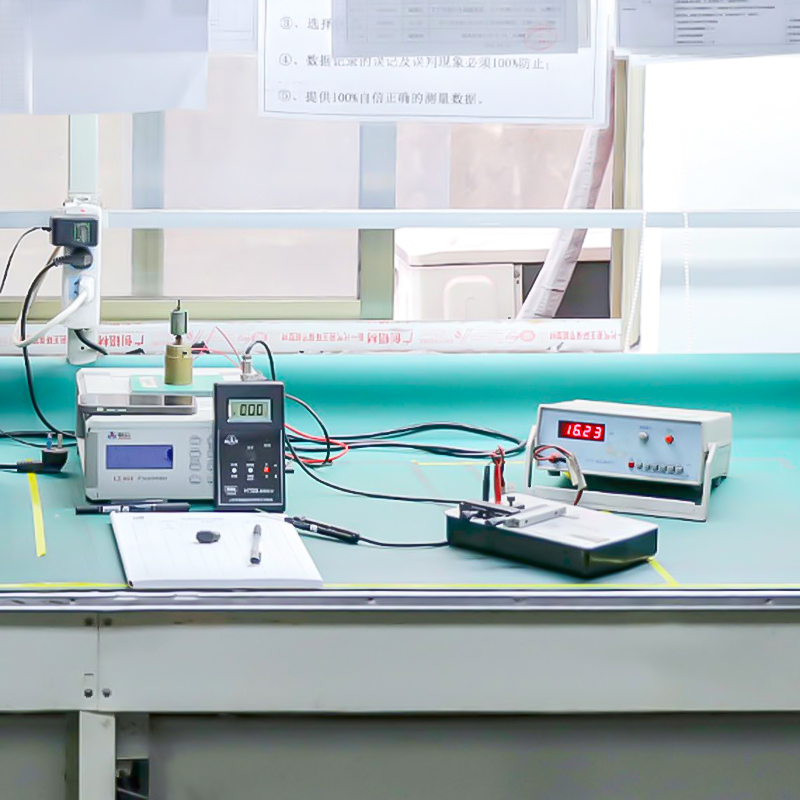

El medidor de Gauss, también conocido como medidor de Tesla, se utiliza generalmente como herramienta de medición del magnetismo superficial. La siguiente figura muestra el medidor Gauss japonés KANOTEC, ampliamente utilizado.

El principio de funcionamiento de un medidor Gauss aplica principalmente el efecto Hall: cuando un conductor portador de corriente se coloca en un campo magnético, debido a la fuerza de Lorentz, habrá una diferencia de potencial lateral en la dirección perpendicular al campo magnético y a la corriente. Los medidores de Gauss son instrumentos que miden campos magnéticos basándose en el principio del efecto Hall. La sonda Hall genera voltaje Hall en el campo magnético debido al efecto Hall. El instrumento de medición convierte el valor de intensidad del campo magnético según el voltaje Hall y el coeficiente Hall conocido.

En la actualidad, los medidores gaussianos generalmente están equipados con sondas Hall unidireccionales, que solo pueden medir la intensidad del campo magnético en una dirección, es decir, solo pueden medir la intensidad del campo magnético perpendicular a la dirección del chip Hall. En algunos campos de medición de alta gama, existen sondas Hall que pueden medir campos magnéticos tridimensionales. Mediante la conversión de instrumentos de medición, se puede mostrar al mismo tiempo la intensidad del campo magnético en las direcciones X, Y y Z. La intensidad máxima del campo magnético se puede obtener mediante la conversión de funciones trigonométricas.

Los medidores de Gauss generalmente pueden medir campos magnéticos de CC y CA, con unidades que se pueden cambiar para mostrar unidades gaussianas Gs o unidades internacionales militesla mT. Entre ellos, la medición de campos magnéticos de CC es la más utilizada en la industria.

Si se requiere una medición del campo magnético en tiempo real, se requiere la función real y la pantalla mostrará los valores y la polaridad del campo magnético en tiempo real.

Cuando es necesario capturar el campo magnético máximo y la polaridad correspondiente durante el proceso de medición, se debe utilizar la función de retención.

Como se muestra en la siguiente figura, la pantalla mostrará "hold", y los valores y la polaridad mostrados son el campo magnético máximo capturado y su polaridad correspondiente. Si no hay pantalla, es la función real. También puede cambiar al modo de prueba de campo magnético de CA usando el botón MODE, como se muestra en la pantalla a continuación con el símbolo "~".

Precauciones al utilizar un medidor gaussiano:

Cuando se utiliza un medidor de Gauss para medir el campo magnético de un medidor, la sonda no debe doblarse excesivamente. El chip Hall en el extremo generalmente debe estar ligeramente presionado y en contacto con la superficie del imán. Esto es para asegurar la fijación del punto de medición y para garantizar que la sonda esté firmemente sujeta a la superficie de medición y esté nivelada con la superficie de medición, pero no presione con fuerza.

2. Ambos lados del chip Hall pueden sentir, pero los valores y la polaridad son diferentes. La superficie de la escala es para una fácil medición y no se puede utilizar como superficie de medición. Las superficies sin escala son la superficie de medición.

Los medidores de Gauss miden la intensidad del campo magnético Bz en el plano de medición vertical predeterminado. La siguiente figura es un diagrama de simulación de un imán magnetizado regular del eje Z. Se puede ver que el campo magnético es un vector y la intensidad del campo magnético en el eje Z puede considerarse como Bz=. Debido a la ruta del circuito magnético más corta en los bordes, las líneas del campo magnético en los bordes serán más densas y la intensidad del campo magnético B será más fuerte que la del centro. Sin embargo, es posible que Bz no siempre sea más fuerte que el centro, pero es solo una limitación del área medida por el chip Hall. Generalmente, la intensidad del campo magnético de la esquina medido es más fuerte que el centro, al menos no menor que el centro. campo magnético.

Cabe señalar que cuando la dirección de magnetización es diferente, incluso en la misma superficie de medición, la diferencia en los valores de medición es muy grande.

Para mediciones dinámicas o la necesidad de ajustar el campo magnético en diferentes posiciones de medición en curvas de forma de onda, se necesita un escáner de campo magnético. Todavía necesita medir a través de un chip Hall tridimensional o de una sola dirección, y luego generar la curva de medición del campo magnético diseñando la trayectoria de medición y la adquisición de datos.
